Apa Saja yang Dikerjakan Surveyor Saat Melakukan Pengukuran Tower ?
Mungkin diantara kita pernah melihat ada orang - orang yang seperti sedang melakukan pengukuran terhadap tower, dan mungkin terlintas dipikiran kita apa sih yang sebenarnya diukur atau mereka kerjakan ?

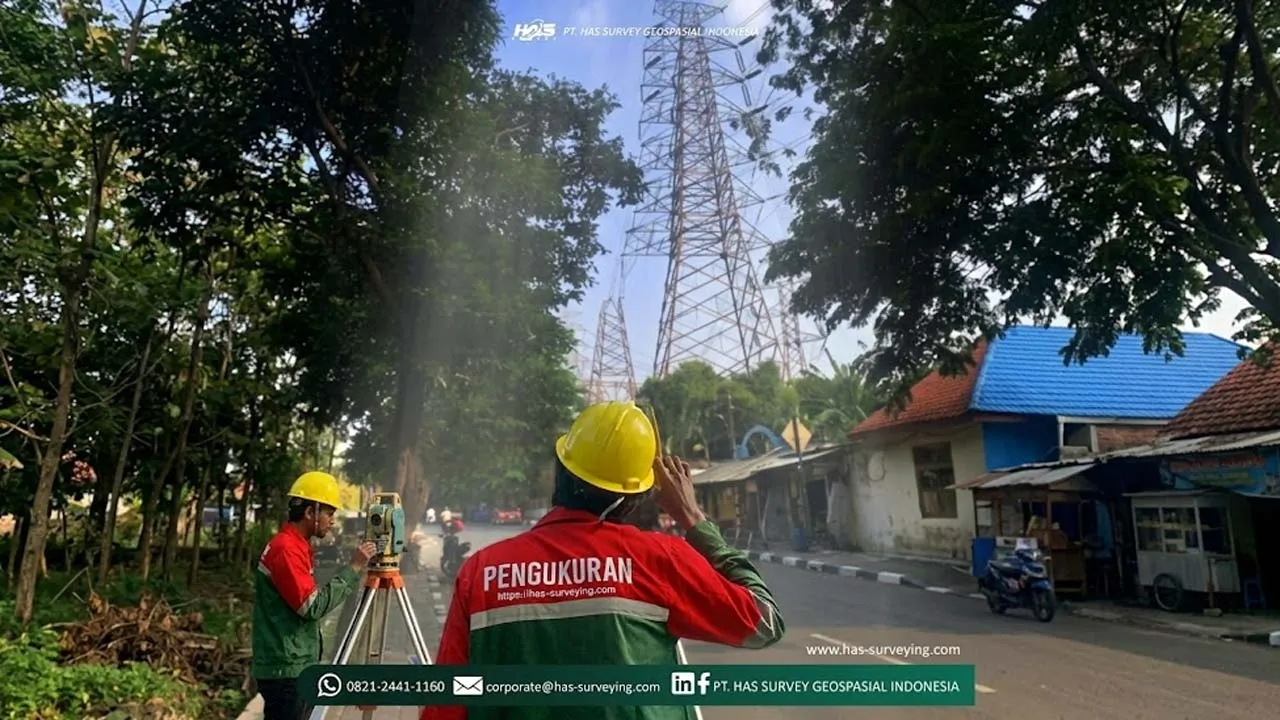

Misalnya saja Has Survey pernah melakukan pekerjaan pengukuran dimensi tower SUTT (Saluran Udara Tegangan Tinggi - 70kV hingga 150kV) dan SUTET (Saluran Udara Tegangan Ekstra Tinggi - 275kV hingga 500kV) jalur Jakarta - Bekasi. Sebagi informasi tambahan bahwa pengukuran dimensi tower SUTT/SUTET secara umum masuk ke dalam ranah Survey Konstruksi dan Pemetaan Teknik (Engineering Survey / Construction Survey), namun tetap merupakan bagian dari rumpun besar Ilmu Geodesi dan Survey Topografi.
Didalam standar pekerjaan pemetaan dan konstruksi kelistrikan, parameter utama yang biasanya diukur meliputi:
1. Geometri dan Dimensi Utama Tower
Tinggi Tower (Tower Height): Mengukur total ketinggian struktur dari permukaan tanah/pondasi hingga ujung puncak tower (termasuk penangkal petir/lightning mast).
Dimensi Tapak / Lebar Kaki Tower (Base Width/Span): Pengukuran bentang jarak antar kaki tower (stub atau leg) di permukaan tanah untuk memastikan kesesuaian dengan desain fondasi.
Elevasi Pondasi (Stub Level): Menentukan ketinggian relatif tiap kaki tower terhadap titik referensi (benchmark) guna memastikan posisi tower benar-benar vertikal dan tidak miring.
2. Dimensi Komponen Struktur Rangka
Profil Baja (Steel Profiles): Memeriksa ukuran profil siku baja (angle bars), ketebalan material, serta panjang segmen batang utama (leg members), batang diagonal, dan batang melintang (bracing).
Dimensi Cross Arm (Trafo/Crossarm): Mengukur panjang dan lebar lengan tower yang berfungsi untuk menggantung insulator serta kabel konduktor.
3. Jarak Vertikal dan Clearance (Bebas Hambatan)
Sagging / Lendutan Konduktor: Mengukur jarak lendutan kabel (konduktor dan groundwire) terhadap titik tengah bentang (span) untuk memastikan jarak aman terhadap tanah.
Clearance Span (Ruang Bebas): Memastikan jarak vertikal minimum antara kabel transmisi terendah dengan objek di bawahnya (seperti permukaan tanah, jalan raya, pohon/vegetasi, atau bangunan) sesuai dengan standar keselamatan PLN/ESDM.
4. Posisi dan Kesejajaran (Alignment)
Verticality (Kemiringan Tower): Memeriksa tingkat kelurusan vertikal menggunakan alat ukur presisi (Total Station atau Theodolite) untuk mendeteksi apakah ada pergeseran atau lendutan struktur akibat beban angin atau tanah.
Right-of-Way (ROW) / Koridor Jalur: Pengukuran lebar jalur bebas di sekitar garis lintasan SUTT/SUTET guna memastikan tidak ada pelanggaran batas aman (safety zone) di kiri-kanan sumbu centerline tower.
Catatan: Pekerjaan ini umumnya membutuhkan alat ukur presisi tinggi seperti GPS Geodetik RTK dan Total Station untuk mendapatkan data spasial dan dimensi yang akurat demi meminimalkan risiko operasional jaringan listrik.
Pengukuran dimensi tower SUTT dan SUTET bukan sekadar aktivitas teknis di lapangan, melainkan langkah vital dalam menjaga keandalan pasokan listrik dan keselamatan publik. Kompleksitas pekerjaan ini menuntut ketelitian tinggi, pemahaman mendalam tentang ilmu geodesi, serta dukungan perangkat ukur yang mendarat secara akurat.
